Желілер арасындағы трафикті бағдарлау

Төменде Terraform көмегімен екі желі арасындағы бағдарлауды баптау мысалы келтірілген.

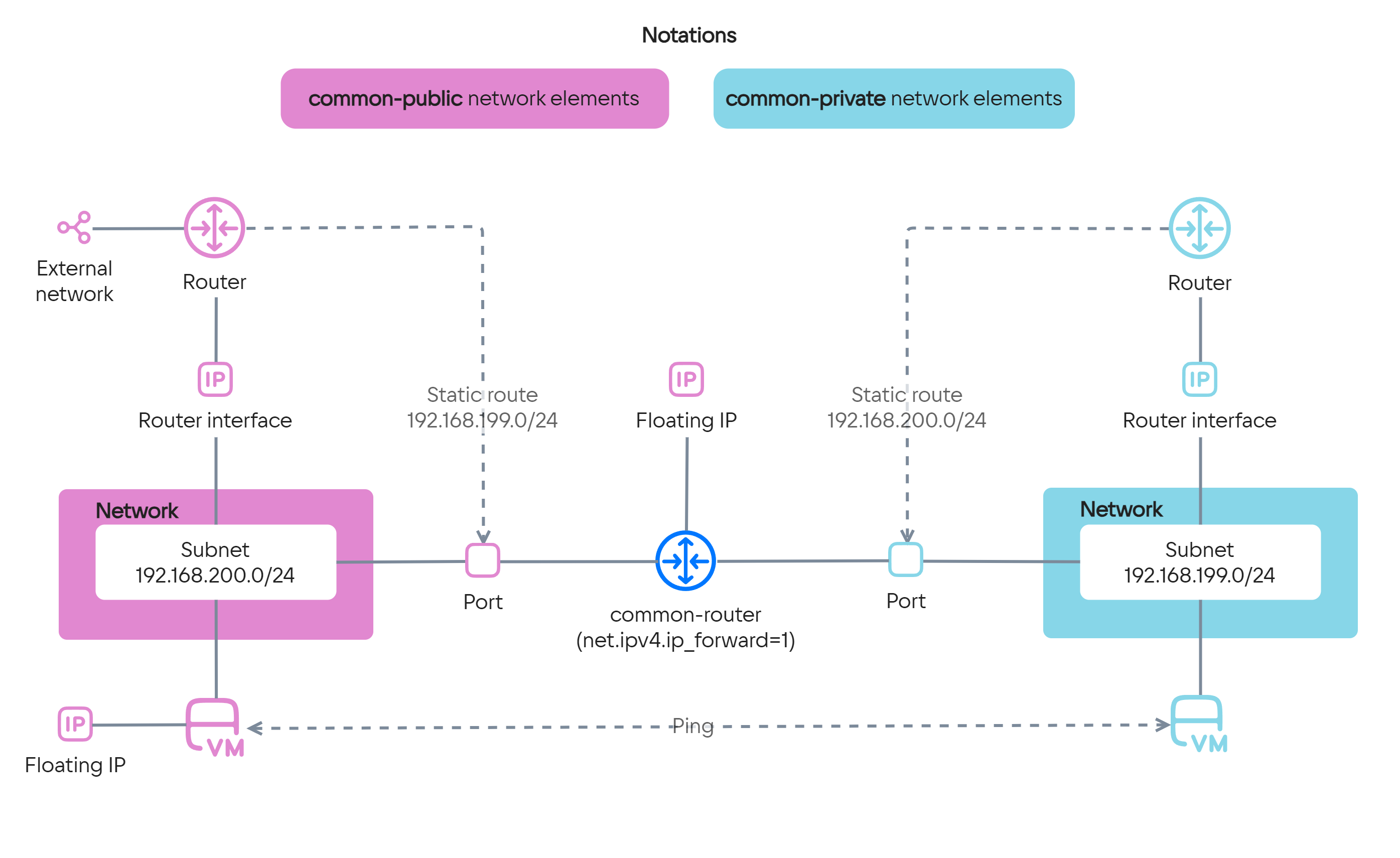

Мысал инфрақұрылымы:

  • Мысалда екі желі жасалған: common-private жеке желісі және common-public жария желісі. Әрбір желі бір ішкі желіден тұрады.

  • Әрбір желі үшін тиісті ішкі желілерде интерфейстері бар бағдарлауыштар жасалған.

  • Жария желі бағдарлауышы үшін сыртқы желіге қатынау бапталған, сондықтан осы желідегі объектілерге Floating IP мекенжайларын тағайындауға болады.

  • Әрбір желіде оның жалғыз ішкі желісіне сәйкес келетін порт жасалған. Осы порттарға екі желі арасындағы бағдарлауыш рөлін атқаратын common-router виртуалды машинасы қосылады.

  • Бағдарлауыштарда виртуалды машина порты арқылы басқа ішкі желіге апаратын статикалық маршруттар бапталған.

  • Әрбір ішкі желіде бір виртуалды машинадан жасалған. Жария желідегі виртуалды машинада Floating IP мекенжайы бар.

    Бұл машиналар желілер арасындағы бағдарлаудың бапталуын тексеру үшін пайдаланылады: олардың арасындағы сәтті ping дұрыс баптауды білдіреді.

Инфраструктура примера

Параметрлердің толық сипаттамасы — Terraform провайдерінің құжаттамасында.

Жұмысты бастамас бұрын

  1. Квоталарды тексеріңіз. Таңдалған аймақта желілер мен виртуалды машиналарды жасау үшін ресурстар жеткілікті екеніне көз жеткізіңіз. Әртүрлі аймақтар үшін әртүрлі квоталар бапталуы мүмкін.

    Қажет болса, квоталарды ұлғайтыңыз.

  2. OpenStack клиенті орнатылғанына көз жеткізіңіз және жоба ішінде аутентификациядан өтіңіз.

  3. Бұл әлі жасалмаған болса, Terraform орнатып, ортаны баптаңыз.

    Провайдер баптауларын Terraform конфигурациясының provider.tf файлына орналастырыңыз.

  4. Айнымалылары бар Terraform конфигурациясының variables.tf файлын жасаңыз:

    variable "image_flavor" {  type = string  default = "Ubuntu-22.04-202208"}variable "compute_flavor" {  type = string  default = "STD2-2-4"}variable "key_pair_name" {  type = string  default = "default"}variable "availability_zone_name" {  type = string  default = "MS1"}

    Бұл файлда келесі айнымалылар жарияланады:

    • image_flavor: виртуалды машина бейнесінің атауы;
    • compute_flavor: виртуалды машина конфигурациясы қалыбының атауы;
    • key_pair_name: виртуалды машинаға SSH арқылы қосылу үшін пайдаланылатын кілт жұбының атауы;
    • availability_zone_name: виртуалды машина орналастырылатын қолжетімділік аймағының атауы.

    Қажет болса, олардың рұқсат етілген мәндерін нақтылап, айнымалылар мәндерін түзетіңіз:

    OpenStack CLI көмегімен:

    openstack image list

1. Базалық желілік инфрақұрылым сипатталған файлдарды жасаңыз

  1. Terraform конфигурациясының common-public.tf файлын жасаңыз. Онда мыналар сипатталады:

    • жария желі мен ішкі желі;
    • internet сыртқы желісіне қатынауы және жария ішкі желідегі интерфейсі бар бағдарлауыш.
    data "vkcs_networking_network" "extnet" {  name = "internet"}resource "vkcs_networking_network" "common-public" {  name = "common-public-net"}resource "vkcs_networking_subnet" "common-public" {  name            = "common-public-subnet"  network_id      = vkcs_networking_network.common-public.id  cidr            = "192.168.200.0/24"  dns_nameservers = ["8.8.8.8", "8.8.4.4"]}resource "vkcs_networking_router" "common-public" {  name                = "common-public-router"  admin_state_up      = true  external_network_id = data.vkcs_networking_network.extnet.id}resource "vkcs_networking_router_interface" "common-public" {  router_id = vkcs_networking_router.common-public.id  subnet_id = vkcs_networking_subnet.common-public.id}

  2. Terraform конфигурациясының common-private.tf файлын жасаңыз. Онда мыналар сипатталады:

    • жеке желі мен ішкі желі;
    • жеке ішкі желідегі интерфейсі бар бағдарлауыш.
    resource "vkcs_networking_network" "common-private" {  name = "common-private-net"}resource "vkcs_networking_subnet" "common-private" {  name            = "common-private-subnet"  network_id      = vkcs_networking_network.common-private.id  cidr            = "192.168.199.0/24"  dns_nameservers = ["8.8.8.8", "8.8.4.4"]}resource "vkcs_networking_router" "common-private" {  name           = "common-private-router"  admin_state_up = true}resource "vkcs_networking_router_interface" "common-private" {  router_id = vkcs_networking_router.common-private.id  subnet_id = vkcs_networking_subnet.common-private.id}

2. Бағдарлауыш рөліндегі виртуалды машинаға арналған инфрақұрылым сипатталған файлды жасаңыз

Terraform конфигурациясының main.tf файлын жасаңыз. Онда мыналар сипатталады:

  • Виртуалды машина қосылатын жария және жеке ішкі желілердегі порттар.

  • Виртуалды машинаның конфигурациясы.

    Конфигурацияда бағдарлауды қосатын команданы cloud-init көмегімен орындау үшін user_data параметрі пайдаланылады:

    sysctl -w net.ipv4.ip_forward=1

  • Виртуалды машина порттары арқылы қажетті желілерге арналған статикалық маршруттар.

  • Виртуалды машинаға SSH арқылы қосылуға арналған Floating IP мекенжайы.

data "vkcs_compute_flavor" "router-compute" {  name = var.compute_flavor}data "vkcs_images_image" "router-image" {  name = var.image_flavor}resource "vkcs_networking_port" "common-private" {  name       = "common-private"  network_id = vkcs_networking_network.common-private.id  allowed_address_pairs {    ip_address = vkcs_networking_subnet.common-public.cidr  }  admin_state_up = "true"}resource "vkcs_networking_port" "common-public" {  name       = "common-public"  network_id = vkcs_networking_network.common-public.id  allowed_address_pairs {    ip_address = vkcs_networking_subnet.common-private.cidr  }  admin_state_up = "true"}resource "vkcs_compute_instance" "common-router" {  name              = "common-router"  flavor_id         = data.vkcs_compute_flavor.router-compute.id  security_groups   = ["default", "ssh"]  availability_zone = var.availability_zone_name  key_pair          = var.key_pair_name  config_drive      = true  user_data = <<EOF#cloud-configruncmd:- sysctl -w net.ipv4.ip_forward=1EOF  block_device {    uuid                  = data.vkcs_images_image.router-image.id    source_type           = "image"    volume_size           = 10    volume_type           = "ceph-ssd"    boot_index            = 0    destination_type      = "volume"    delete_on_termination = true  }  network {    port = vkcs_networking_port.common-public.id  }  network {    port = vkcs_networking_port.common-private.id  }  depends_on = [    vkcs_networking_network.common-private,    vkcs_networking_subnet.common-private,    vkcs_networking_network.common-public,    vkcs_networking_subnet.common-public  ]}resource "vkcs_networking_router_route" "common-public" {  router_id        = vkcs_networking_router.common-public.id  destination_cidr = vkcs_networking_subnet.common-private.cidr  next_hop         = vkcs_networking_port.common-public.all_fixed_ips[0]  depends_on = [    vkcs_networking_router_interface.common-public,    vkcs_networking_port.common-public,    vkcs_compute_instance.common-router  ]}resource "vkcs_networking_router_route" "common-private" {  router_id        = vkcs_networking_router.common-private.id  destination_cidr = vkcs_networking_subnet.common-public.cidr  next_hop         = vkcs_networking_port.common-private.all_fixed_ips[0]  depends_on = [    vkcs_networking_router_interface.common-private,    vkcs_networking_port.common-private,    vkcs_compute_instance.common-router  ]}resource "vkcs_networking_floatingip" "fip-router" {  pool = data.vkcs_networking_network.extnet.name}resource "vkcs_compute_floatingip_associate" "fip-router" {  floating_ip = vkcs_networking_floatingip.fip-router.address  instance_id = vkcs_compute_instance.common-router.id}

3. Сынақ виртуалды машиналары сипатталған файлды жасаңыз

Terraform конфигурациясының test-vms.tf файлын жасаңыз. Онда мыналар сипатталады:

  • Виртуалды машиналар:

    • Floating мекенжайы бар жария ішкі желідегі common-instance-public. Мұндай виртуалды машинаға интернеттен SSH арқылы қосылуға болады.
    • Жеке ішкі желідегі common-instance-private. Мұндай виртуалды машинаға басқа виртуалды машинадан SSH арқылы қосылуға болады.

    Бұл виртуалды машиналар екі желі арасындағы бағдарлаудың жұмысқа қабілеттілігін тексеру үшін пайдаланылады.

  • Виртуалды машиналардың IP мекенжайлары бар Terraform шығулары (output).

data "vkcs_compute_flavor" "vm-compute" {  name = var.compute_flavor}data "vkcs_images_image" "vm-image" {  name = var.image_flavor}resource "vkcs_compute_instance" "common-private" {  name              = "common-instance-private"  flavor_id         = data.vkcs_compute_flavor.vm-compute.id  security_groups   = ["default", "ssh"]  availability_zone = var.availability_zone_name  key_pair          = var.key_pair_name  block_device {    uuid                  = data.vkcs_images_image.vm-image.id    source_type           = "image"    volume_size           = 10    volume_type           = "ceph-ssd"    boot_index            = 0    destination_type      = "volume"    delete_on_termination = true  }  network {    uuid = vkcs_networking_network.common-private.id  }  depends_on = [    vkcs_networking_network.common-private,    vkcs_networking_subnet.common-private  ]}resource "vkcs_compute_instance" "common-public" {  name              = "common-instance-public"  flavor_id         = data.vkcs_compute_flavor.vm-compute.id  security_groups   = ["default", "ssh"]  availability_zone = var.availability_zone_name  key_pair          = var.key_pair_name  block_device {    uuid                  = data.vkcs_images_image.vm-image.id    source_type           = "image"    volume_size           = 10    volume_type           = "ceph-ssd"    boot_index            = 0    destination_type      = "volume"    delete_on_termination = true  }  network {    uuid = vkcs_networking_network.common-public.id  }  depends_on = [    vkcs_networking_network.common-public,    vkcs_networking_subnet.common-public  ]}resource "vkcs_networking_floatingip" "fip" {  pool = data.vkcs_networking_network.extnet.name}resource "vkcs_compute_floatingip_associate" "fip" {  floating_ip = vkcs_networking_floatingip.fip.address  instance_id = vkcs_compute_instance.common-public.id}output "common-instance-public-floating-ip" {  description = "The common-public VM floating IP address"  value       = vkcs_networking_floatingip.fip.address}output "common-instance-public-ip" {  description = "The common-public VM IP address"  value       = vkcs_compute_instance.common-public.network[0].fixed_ip_v4}output "common-instance-private-ip" {  description = "The common-private VM IP address"  value       = vkcs_compute_instance.common-private.network[0].fixed_ip_v4}

4. Terraform көмегімен қажетті ресурстарды жасаңыз

  1. Жасалған Terraform конфигурация файлдарын бір директорияға орналастырыңыз:

    • provider.tf;
    • variables.tf;
    • main.tf;
    • common-public.tf;
    • common-private.tf;
    • test-vms.tf.

  2. Осы директорияға өтіңіз.

  3. Команданы орындаңыз:

    terraform init

  4. Команданы орындаңыз:

    terraform apply

    Растауды сұрағанда, yes енгізіңіз.

  5. Операцияның аяқталуын күтіңіз.

    Ресурстарды жасау аяқталғаннан кейін Terraform мынадай шығуларды көрсетеді:

    • common-instance-private-ip: жеке ішкі желідегі виртуалды машинаның IP мекенжайы.
    • common-instance-public-ip: жария ішкі желідегі виртуалды машинаның IP мекенжайы.
    • common-instance-public-floating-ip: жария ішкі желідегі виртуалды машинаның Floating IP мекенжайы.

    Бұл IP мекенжайларын мысалдың жұмысқа қабілеттілігін тексеру кезінде пайдаланыңыз.

5. Мысалдың жұмысқа қабілеттілігін тексеріңіз

  1. common-instance-public виртуалды машинасына SSH арқылы қосылыңыз.

    Қосылу үшін мыналарды пайдаланыңыз:

    • common-instance-public-floating-ip шығуындағы IP мекенжайы.
    • variables.tf файлындағы key_pair_name айнымалысында көрсетілген атауы бар SSH кілті.

  2. common-instance-private-ip шығуындағы IP мекенжайға ping орындаңыз:

    ping 192.168.199.XXX

    Сәтті ping мысалдың дұрыс жұмыс істейтінін білдіреді:

    PING 192.168.199.XXX (192.168.199.XXX) 56(84) bytes of data.64 bytes from 192.168.199.XXX: icmp_seq=1 ttl=63 time=1.82 ms64 bytes from 192.168.199.XXX: icmp_seq=2 ttl=63 time=0.875 ms64 bytes from 192.168.199.XXX: icmp_seq=3 ttl=63 time=0.903 ms64 bytes from 192.168.199.XXX: icmp_seq=4 ttl=63 time=0.966 ms^C--- 192.168.199.10 ping statistics ---4 packets transmitted, 4 received, 0% packet loss, time 3004msrtt min/avg/max/mdev = 0.875/1.139/1.815/0.391 ms

Пайдаланылмайтын ресурстарды жойыңыз

Егер Terraform көмегімен жасалған ресурстар енді қажет болмаса, оларды жойыңыз:

  1. Terraform конфигурация файлдары бар директорияға өтіңіз.

  2. Команданы орындаңыз:

    terraform destroy

    Растауды сұрағанда, yes енгізіңіз.

  3. Операцияның аяқталуын күтіңіз.
