Подключение к VK Cloud через Cloud Direct Connect в отказоустойчивой конфигурации с VRRP

Cloud Direct Connect позволяет организовать соединение между виртуальными сетями VK Cloud и внешней сетевой инфраструктурой (например, вашими локальными сетями), используя отказоустойчивое L3-подключение на основе протокола VRRP. Для этого используется виртуальный IP-адрес сетевого шлюза (VRRP VIP). При отказе активного маршрутизатора трафик, направляемый на VRRP VIP, переводится на резервный маршрутизатор.

Отказоустойчивость L2-подключения обеспечивается физическим дублированием канала связи в двух независимых точках присутствия.

При организации соединения Cloud Direct Connect с VRRP используются:

• два выделенных канала связи Cloud Direct Connect;
• два продвинутых маршрутизатора с динамической маршрутизацией по протоколу BGP;
• VRRP-протокол для создания виртуального IP-адреса в качестве шлюза в сети облака.

Продвинутые маршрутизаторы в этой конфигурации отвечают за интеграцию и обеспечивают связь с удаленной инфраструктурой, а также обслуживают сеть, где размещаются виртуальные машины.

Рассматриваемый вариант подключения предполагает использование трех виртуальных сетей:

• две независимые сети сетевого стыка (Cloud Direct Connect);
• сеть облака, где размещены виртуальные машины и формируется виртуальный IP-адрес шлюза.

Такой вариант предполагает, что каждая из сетей сетевого стыка доводится до своего продвинутого маршрутизатора индивидуально и имеет следующие особенности:

• обмен адресными префиксами между удаленной инфраструктурой и облаком осуществляется с помощью eBGP-протокола;
• обмен адресными префиксами между продвинутыми маршрутизаторами осуществляется с помощью iBGP-протокола.

Все вместе это позволяет сформировать надежную отказоустойчивую сетевую интеграцию облака с внешней инфраструктурой.

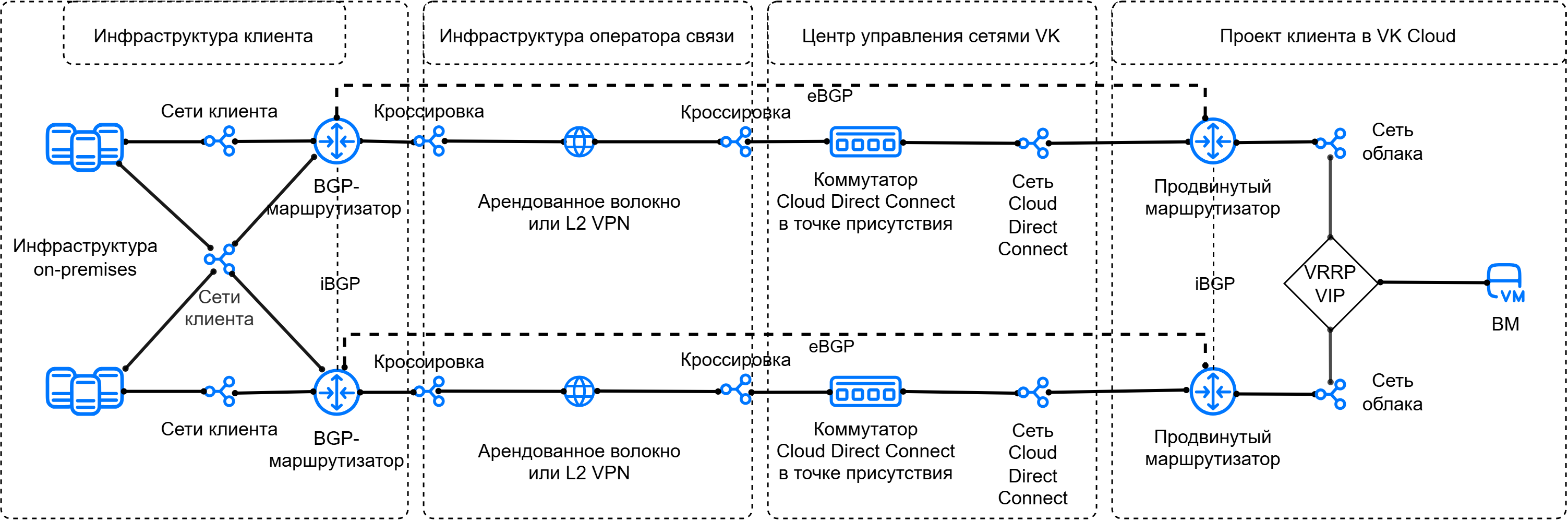

Схема организации сетевой связности выглядит следующим образом:

1. Подключитесь к сервису Cloud Direct Connect, если этого еще не сделано.

2. Активируйте доступ по API, если этого еще не сделано.

3. Убедитесь, что клиент OpenStack установлен, и пройдите аутентификацию в проекте.

4. Убедитесь, что на вашем компьютере установлены пакеты curl и jq.

5. Узнайте UUID подключенных сетей сетевого стыка Cloud Direct Connect:

   1. В личном кабинете перейдите в раздел Виртуальные сети → Сети.
   2. В списке сетей найдите две сети сетевого стыка с именами вида external-vni-10XXX. Здесь XXX — индивидуальный порядковый номер вашего подключения.
   3. Сохраните UUID этих сетей. В этом примере UUID сетей сетевого стыка:
      • первая сеть стыка external-vni-10XX1 — b2b8468e-aaaa-bbbb-cccc-327c8c2670d4;
      • вторая сеть стыка external-vni-10XX2— a2b8967e-aaaa-bbbb-cccc-327f9a2670e5.

6. Определите адресные префиксы (CIDR) подсетей в локальной инфраструктуре, которые будут анонсироваться в облако с использованием BGP-маршрутизации.

7. Убедитесь, что маршрутизаторы локальной инфраструктуры, подключенные к сервису Cloud Direct Connect:

   • оповещены об определенных ранее адресных префиксах и могут анонсировать их в сторону облака с использованием BGP-маршрутизации;
   • взаимодействуют друг с другом с помощью iBGP-протокола;
   • (опционально) поддерживают BFD-протокол: это позволит сократить время восстановления маршрутизации в случае сбоя.

8. Запишите IP-адрес машины в локальной инфраструктуре, которая будет использоваться для проверки связи между сетями.

9. Выберите или создайте виртуальную сеть в вашем проекте в VK Cloud. Сеть не должна быть подключена к маршрутизатору.

   Запишите следующую информацию:

   • Имя и CIDR подсети.
   • IP-адрес, который определен в качестве шлюза по умолчанию, например 172.17.0.1. Этот адрес будет использоваться при настройке VRRP.
   • Имя сети, в которой находится подсеть.

10. Создайте виртуальную машину в выбранной сети. Запишите присвоенный ей IP-адрес.

11. Убедитесь, что собраны все сведения, необходимые для дальнейшей работы. Далее в качестве примера используются следующие данные:

    Объект	Сеть облака	Сеть Cloud Direct Connect
    Сеть	vkcloud-net	external-vni-10XX1, b2b8468e-aaaa-bbbb-cccc-327c8c2670d4; external-vni-10XX2, a2b8967e-aaaa-bbbb-cccc-327f9a2670e5
    Подсеть	vkcloud-subnet, 172.17.0.0/24
    Виртуальная машина	vkcloud-vm, 172.17.0.8

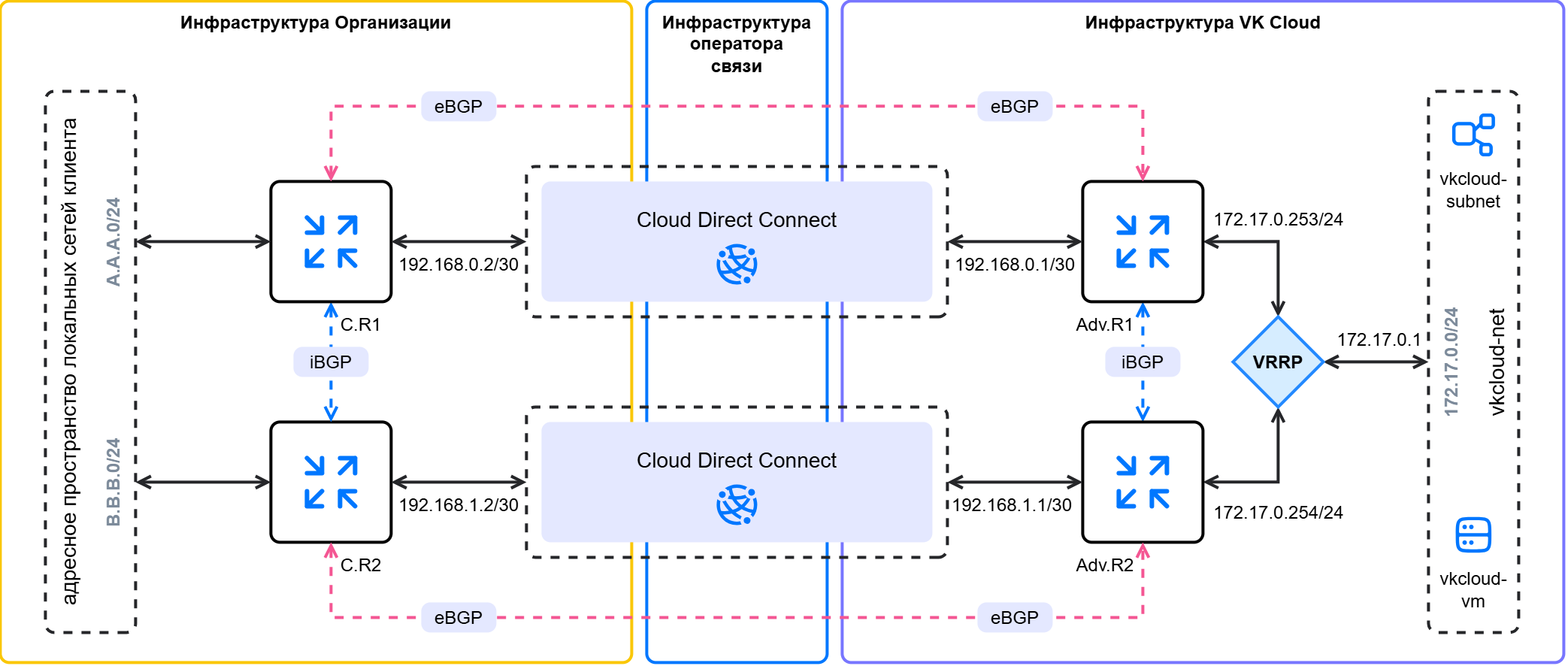

После выполнения описанных ниже действий итоговая схема организации сетевой связности с учетом адресации должна выглядеть следующим образом:

Здесь:

• C.R1 (ClientRouter1) — первый BGP-маршрутизатор в локальной инфраструктуре;
• C.R2 (ClientRouter2) — второй BGP-маршрутизатор в локальной инфраструктуре;
• A.A.A.0/24 — первый анонсируемый CIDR из адресного пространства локальных сетей;
• B.B.B.0/24 — второй анонсируемый CIDR из адресного пространства локальных сетей;
• Adv.R1 (AdvancedRouter1) — первый продвинутый маршрутизатор в облаке;
• Adv.R2 (AdvancedRouter2) — второй продвинутый маршрутизатор в облаке;
• 172.17.0.0/24 — анонсируемый CIDR из облака.

1. В сеть сетевого стыка Cloud Direct Connect external-vni-10XX1 добавьте подсеть с маской /30. При добавлении переменных окружения укажите параметры:

   • N_CIDR="192.168.0.0/30";
   • N_ID="<UUID_СЕТЕВОГО_СТЫКА_1>".

   Запишите имя и CIDR подсети.

   В этом примере для сети external-vni-10XX1:

   • имя подсети: dc-subnet1;
   • CIDR: 192.168.0.0/30;
   • UUID: b2b8468e-aaaa-bbbb-cccc-327c8c2670d4.

2. В сеть сетевого стыка Cloud Direct Connect external-vni-10XX2 добавьте подсеть с маской /30. При добавлении переменных окружения укажите параметры:

   • N_CIDR="192.168.1.0/30";
   • N_ID="<UUID_СЕТЕВОГО_СТЫКА_2>".

   Запишите имя и CIDR подсети.

   В этом примере для сети external-vni-10XX2:

   • имя подсети: dc-subnet2;
   • CIDR: 192.168.1.0/30;
   • UUID: a2b8967e-aaaa-bbbb-cccc-327f9a2670e5.

1. Создайте первый продвинутый маршрутизатор со следующими параметрами:

   • Название: в этом примере AdvancedRouter1;
   • SNAT: опция выключена.

2. Создайте второй продвинутый маршрутизатор со следующими параметрами:

   • Название: в этом примере AdvancedRouter2;
   • SNAT: опция выключена.

1. Добавьте интерфейс первого продвинутого маршрутизатора, направленный в сеть облака:

   • Название: vkcloud-net-iface1;
   • Подсеть: vkcloud-subnet;
   • IP-адрес интерфейса: 172.17.0.253.

2. Добавьте интерфейс первого продвинутого маршрутизатора, направленный в сеть Cloud Direct Connect external-vni-10XX1:

   • Название: dc-iface1;
   • Подсеть: dc-subnet1;
   • IP-адрес интерфейса: 192.168.0.1.

3. Добавьте интерфейс второго продвинутого маршрутизатора, направленный в сеть облака:

   • Название: vkcloud-net-iface2;
   • Подсеть: vkcloud-subnet;
   • IP-адрес интерфейса: 172.17.0.254.

4. Добавьте интерфейс второго продвинутого маршрутизатора, направленный в сеть Cloud Direct Connect external-vni-10XX2:

   • Название: dc-iface2;
   • Подсеть: dc-subnet2;
   • IP-адрес интерфейса: 192.168.1.1.

1. Убедитесь, что интерфейсы маршрутизаторов локальной инфраструктуры (ClientRouter1, ClientRouter2), подключенных к сервису Cloud Direct Connect, активны.

2. Настройте на маршрутизаторах статическую IP-адресацию с использованием свободных IP-адресов из CIDR сетей Cloud Direct Connect.

   В этом примере:

   • 192.168.0.2 — интерфейс первого маршрутизатора в подсеть dc-subnet1 сети стыка external-vni-10XX1;
   • 192.168.1.2 — интерфейс второго маршрутизатора в подсеть dc-subnet2 сети стыка external-vni-10XX2;

3. (Опционально) Если маршрутизатор поддерживает BFD, настройте BFD-протокол.

Чтобы настроить связь по BGP-протоколу, нужно добавить динамические маршруты и указать BGP-соседей. Для настройки динамической маршрутизации используйте приватные номера автономных сетей (ASN) из диапазона 64512–65534. Номера ASN на маршрутизаторах в VK Cloud и на стороне удаленной инфраструктуры должны отличаться. В примере будут использованы следующие номера:

• 65512 для сети локальной инфраструктуры;
• 64512 для сети облака vkcloud-net.

Чтобы настроить динамические маршруты на продвинутом маршрутизаторе через сеть стыка external-vni-10XX1:

1. В личном кабинете перейдите в раздел Виртуальные сети → Маршрутизаторы.

2. Откройте продвинутый маршрутизатор AdvancedRouter1 и перейдите на вкладку Динамическая маршрутизация.

3. Нажмите кнопку Создать BGP маршрутизатор.

4. Укажите параметры BGP-маршрутизатора:

   • Название: to-ClientRouter1;
   • Router ID: 192.168.0.1;
   • ASN: 64512.

5. Нажмите кнопку Создать.

6. Откройте добавленный BGP-маршрутизатор и перейдите на вкладку BGP соседи.

7. Добавьте BGP-соседа. Укажите параметры:

   • Название: ClientRouter1;
   • Remote neighbor: 192.168.0.2;
   • Remote ASN: 65512.

8. Нажмите кнопку Создать.

9. Убедитесь, что маршрутизатор установил связь с соседом: маркер рядом с названием зеленый. Если вы используете BFD, убедитесь, что маркер BFD также горит зеленым.

   Продвинутый маршрутизатор начнет передавать BGP-анонсы своему соседу сразу после успешного согласования BGP-соседства. Перейдите на вкладку BGP анонсы и убедитесь, что маршрутизатор передает анонсы всех сетей, в которые направлены его интерфейсы:

   • 172.17.0.0/24;
   • 192.168.0.0/30.

   Все анонсы должны иметь зеленые маркеры.

Чтобы настроить связь по BGP-протоколу, нужно добавить динамические маршруты и указать BGP-соседей. Для настройки динамической маршрутизации используйте приватные номера автономных сетей (ASN) из диапазона 64512–65534. Номера ASN на маршрутизаторах в VK Cloud и на стороне удаленной инфраструктуры должны отличаться. В примере будут использованы следующие номера:

• 65512 для локальной сети;
• 64512 для сети облака vkcloud-net.

Чтобы настроить динамические маршруты на продвинутом маршрутизаторе через сеть стыка external-vni-10XX2:

1. В личном кабинете перейдите в раздел Виртуальные сети → Маршрутизаторы.

2. Откройте продвинутый маршрутизатор AdvancedRouter2 и перейдите на вкладку Динамическая маршрутизация.

3. Нажмите кнопку Создать BGP маршрутизатор.

4. Укажите параметры BGP-маршрутизатора:

   • Название: to-ClientRouter2;
   • Router ID: 192.168.1.1;
   • ASN: 64512.

5. Нажмите кнопку Создать.

6. Откройте добавленный BGP-маршрутизатор и перейдите на вкладку BGP соседи.

7. Добавьте BGP-соседа. Укажите параметры:

   • Название: ClientRouter2;
   • Remote neighbor: 192.168.1.2;
   • Remote ASN: 65512.

8. Нажмите кнопку Создать.

9. Убедитесь, что маршрутизатор установил связь с соседом: маркер рядом с названием зеленый. Если вы используете BFD, убедитесь, что маркер BFD также горит зеленым.

   Продвинутый маршрутизатор начнет передавать BGP-анонсы своему соседу сразу после успешного согласования BGP-соседства. Перейдите на вкладку BGP анонсы и убедитесь, что маршрутизатор передает анонсы всех сетей, в которые направлены его интерфейсы:

   • 172.17.0.0/24;
   • 192.168.1.0/30.

   Все анонсы должны иметь зеленые маркеры.

1. Подключитесь к маршрутизатору в вашей локальной сети.

2. Укажите параметры для подключения по BGP-протоколу через сеть external-vni-10XX1:

   • ASN локальной сети: 65512.

   • (Опционально) ID маршрутизатора: 192.168.0.2.

   • ASN внешней сети: 64512.

   • ID BGP-соседа: 192.168.0.1.

   • Использовать BFD — включите опцию, если ранее включили ее для продвинутых маршрутизаторов облачной сети. В случае использования BFD-протокола убедитесь, что BFD-связь установлена.

3. Проверьте, что установлена связь с BGP-соседом. Если BGP-соединение установлено, в ответе должны прийти значения keepalive-time и uptime, отличные от нуля.

4. Просмотрите все доступные BGP-маршруты. В списке маршрутов должны быть указаны сети 172.17.0.0/24 и 192.168.0.0/30.

1. Подключитесь к маршрутизатору в вашей локальной сети.

2. Укажите параметры для подключения по BGP-протоколу через сеть external-vni-10XX2:

   • ASN локальной сети: 65512.

   • (Опционально) ID маршрутизатора: 192.168.1.2.

   • ASN внешней сети: 64512.

   • ID BGP-соседа: 192.168.1.1.

   • Использовать BFD — включите опцию, если ранее включили ее для продвинутых маршрутизаторов облачной сети. В случае использования BFD-протокола убедитесь, что BFD-связь установлена.

3. Проверьте, что установлена связь с BGP-соседом. Если BGP-соединение установлено, в ответе должны прийти значения keepalive-time и uptime, отличные от нуля.

4. Просмотрите все доступные BGP-маршруты. В списке маршрутов должны быть указаны сети 172.17.0.0/24 и 192.168.0.0/30.

1. В личном кабинете перейдите в раздел Виртуальные сети → Маршрутизаторы.

2. Настройте BGP-соседство для первого продвинутого маршрутизатора:

   1. Откройте продвинутый маршрутизатор AdvancedRouter1 и перейдите на вкладку Динамическая маршрутизация.
   2. Откройте ранее добавленный BGP-маршрутизатор и перейдите на вкладку BGP соседи.
   3. Укажите параметры:
      • Название: логическое название, которое позволит легко идентифицировать BGP-соседа, в этом примере to-AdvancedRouter2;
      • Remote neighbor: IP-адрес BGP-соседа в VK Cloud, в этом примере 172.17.0.254;
      • Remote ASN: удаленный номер ASN, который использован на маршрутизаторе в VK Cloud, в этом примере 64512.
   4. Нажмите кнопку Создать.

3. Настройте BGP-соседство для второго продвинутого маршрутизатора:

   1. Откройте продвинутый маршрутизатор AdvancedRouter2 и перейдите на вкладку Динамическая маршрутизация.
   2. Откройте ранее добавленный BGP-маршрутизатор и перейдите на вкладку BGP соседи.
   3. Укажите параметры:
      • Название: логическое название, которое позволит легко идентифицировать BGP-соседа, в этом примере to-AdvancedRouter1;
      • Remote neighbor: IP-адрес BGP-соседа в VK Cloud, в этом примере 172.17.0.253;
      • Remote ASN: удаленный номер ASN, который использован на маршрутизаторе в VK Cloud, в этом примере 64512.
   4. Нажмите кнопку Создать.

1. В личном кабинете перейдите в раздел Виртуальные сети → Маршрутизаторы.

2. Перейдите на вкладку VRRP и нажмите кнопку Добавить VRRP группу.

3. Укажите имя VRRP-группы. В этом примере: vrrp-group.

4. Укажите подсеть, для которой будет создан виртуальный IP-адрес.

5. (Опционально) Измените предложенный параметр Advertise timer — интервал, с которым мастер отправляет пакеты объявления VRRP.

6. (Опционально) Добавьте описание VRRP-группы.

7. (Опционально) Измените предложенный параметр Номер группы.

8. Включите VRRP-группу с помощью переключателя.

9. Нажмите кнопку Добавить.

10. Нажмите на название созданной VRRP-группы в списке и перейдите на вкладку Интерфейсы.

11. Добавьте интерфейс для первого маршрутизатора:

    1. Нажмите кнопку Добавить интерфейс.
    2. Укажите имя интерфейса, который принадлежит первому маршрутизатору в группе.
    3. Укажите требуемое состояние: Master или Slave.
    4. (Опционально) Измените значение приоритета в диапазоне от 0 до 255.
    5. (Опционально) Измените опцию Preempt. При включенной опции маршрутизатор с наивысшим приоритетом всегда будет становиться ведущим.
    6. Выберите из списка адрес интерфейса, который принадлежит первому маршрутизатору.
    7. Нажмите кнопку Добавить.

12. Добавьте интерфейс для второго маршрутизатора аналогичным образом.

13. Перейдите на вкладку IP-адреса и нажмите кнопку Добавить виртуальный IP.

14. (Опционально) Укажите имя виртуального IP-адреса.

15. Укажите IP-адрес, который будет использован в качестве виртуального IP-адреса VRRP-группы. Используйте IP-адрес, который был определен в качестве шлюза по умолчанию при создании подсети. В этом примере 172.17.0.1.

Отправьте ping или traceroute из одной сети до машины в подключенной сети. Если из другой сети приходит ответ, то настройка связности сетей выполнена правильно.

Например, выполните пинг с машины 172.17.0.8 в виртуальной сети до машины 10.0.0.5 в локальной сети:

1. Откройте сессию терминала с ВМ vkcloud-vm.

2. Выполните пинг внутреннего IP-адреса машины в локальной сети:


   ping 10.0.0.5

IP-адрес должен отвечать на пинг.

Если созданные ресурсы вам больше не нужны, удалите их:

1. Удалите виртуальную машину.
2. Удалите маршрутизаторы.
3. Удалите подсети и сети: транзитную и для размещения виртуальных машин.
