Топологияны қарау

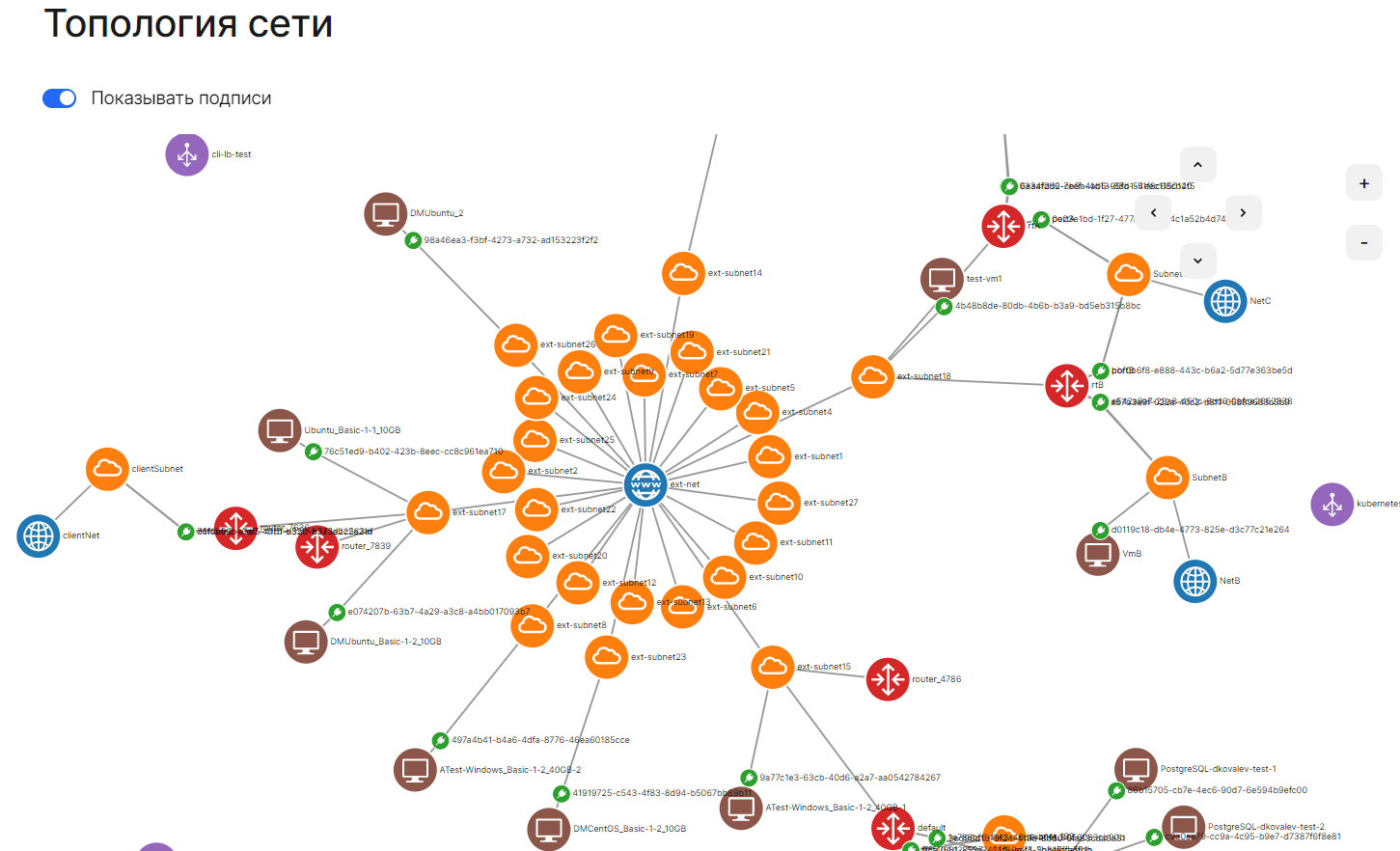

Желі топологиясы — виртуалды машиналардың желілік байланысының сызбасы. Онда келесі элементтер, сондай-ақ олардың арасындағы барлық байланыстар көрсетіледі:

• желілер;
• ішкі желілер;
• маршруттауыштар;
• виртуалды машиналар.

Жеке жобаның желі топологиясын қарау үшін:

1. Өтіңіз VK Cloud жеке кабинетіне.
2. Жобаны таңдаңыз.
3. Виртуалды желілер → Желі топологиясы бөліміне өтіңіз.

Желі топологиясымен қолжетімді операциялар:

• Жылжыту. Оң жақ жоғарғы бұрыштағы бағдаршаларды пайдаланыңыз немесе тінтуірдің сол жақ батырмасын басып тұрып, сызбаны қажетті бағытқа жылжытыңыз.

• Масштабтау. Сызбаның оң жақ жоғарғы бұрышындағы + және - белгілерін пайдаланыңыз немесе тінтуірдің доңғалағын айналдырыңыз.

• Жазуларды жасыру немесе көрсету. Сызбаның сол жақ жоғарғы бұрышындағы Жазуларды көрсету ауыстырғышын пайдаланыңыз.

• Элемент туралы толық ақпаратты қарау. Сызба элементін тінтуірдің сол жақ батырмасымен басыңыз. Келесі параметрлер көрсетіледі:

  • Атауы — таңдалған элементтің атауы.

  • ID — жүйедегі элементтің идентификаторы.

  • Түрі — таңдалған элементтің түрі:

    • network — желі;
    • subnet — ішкі желі;
    • instance — инстанс;
    • router — маршруттауыш;
    • balancer — жүктеме теңгергіші;
    • port — порт.

  • Күйі — таңдалған элементтің күйі. Ішкі желі үшін көрсетілмейді.

  • Элемент түріне байланысты қосымша параметрлер.

  • Жеке кабинеттегі элементке өту сілтемесі. Порттар үшін көрсетілмейді.
