Fluentd көмегімен Kubernetes жүйесінен орталықтандырылған лог жүргізуді қалай баптауға болады

Логтарды контейнерлерге жазу қолайсыз, себебі:

• контейнерлендірілген қолданбаларда жасалатын деректер контейнер бар болғанша ғана сақталады. docker-контейнер қайта жүктелген кезде деректер, соның ішінде қолданба логтары да жойылады;
• логтарды контейнер ішінде ротациялау мүмкін емес, өйткені ротация — лог жүргізілетін процестен бөлек қосымша процесс, ал бір контейнерде бірден артық процесс іске қосыла алмайды.

Kubernetes жүйесіндегі контейнерлендірілген қолданбалардың логтарына қол жеткізу үшін docker-контейнерлер өз логтарын стандартты шығару (stdout) және қате шығару (stderr) ағындарына жіберуі керек. Әдепкі бойынша docker logging driver логтарды нодадағы json-файлға жазады, сол жерден оларды мына команда арқылы алуға болады:


kubectl logs pod_name

docker-контейнерлердің өмірлік циклін Kubernetes оркестраторы басқарған кезде, контейнерлері бар подтар жиі және болжап болмайтындай түрде жасалады, қайта жүктеледі және жойылады. Егер docker лог жүргізу драйверінің баптаулары рұқсат етсе, подтың қайта жүктеуге дейінгі соңғы логтарына --previous аргументі арқылы қол жеткізуге болады:


kubectl logs pod_name --previous

Бірақ осылайша бір қайта жүктеуден де ертеректегі уақыттың логтарын алу мүмкін емес. Подты жою ол туралы бүкіл ақпаратты, соның ішінде логтарды да жоюды білдіреді.

Сондықтан Kubernetes жүйесінде қолданба логтарымен жұмыс істеу үшін логтардан деректерді жинай, агрегаттай, сақтай және пайдалы ақпаратты шығара алатын жүйе қажет. Бұл міндетке Elasticsearch іздеу қозғалтқышы, Fluentd лог жүргізу агенті және Kibana дашбордының байланысы — EFK-стек сай келеді.

Elasticsearch өңдеуіне қажет ақпарат көлеміне байланысты EFK-стекті орнатудың әртүрлі жолдарын таңдауға болады:

• Секундына ондаған мың лог түседі деп күтілсе, Elasticsearch-ті Kubernetes кластеріне орнату ұсынылмайды. Продакшндағы жоғары жүктемелі шешім үшін Elasticsearch кластерінің өзіне бөлек виртуалды машиналар бөліп, логтарды Kubernetes жүйесінен лог-агрегаторлар арқылы жіберген дұрыс.
• Егер жүйе секундына ондаған мың лог өндірмесе және дев-, тест-орталардағы логтарды бақылау керек болса, EFK-стекті Kubernetes кластеріне, қолданбаларға жақынырақ орнатуға болады.

Лог жинаушы агент ретінде fluentd қолданамыз — C және Ruby тілдерінде жазылған, логтарды жинауға, сүзуге және агрегаттауға арналған, қолданбаның базалық функционалын кеңейту үшін түрлі плагиндері бар қосымша.

Kubernetes үшін орталықтандырылған лог жүргізу жүйесін ұйымдастырайық.

1. kube-logging namespace жасаңыз:


kubectl create ns kube-logging

2. Kubernetes кластерінде қолжетімді storage class түрлерін анықтаңыз:


admin@k8s:~$ kubectl get sc NAME            PROVISIONER            AGEhdd (default)   kubernetes.io/cinder   103dhdd-retain      kubernetes.io/cinder   103dssd             kubernetes.io/cinder   103dssd-retain      kubernetes.io/cinder   103d

3. Elasticsearch-ті Kubernetes кластеріне көрсетілген айнымалылармен орнатыңыз:


   helm install stable/elasticsearch \      --name elastic \      --set client.replicas=1 \      --set master.replicas=1 \      --set data.replicas=1 \      --set master.persistence.storageClass=hdd \      --set data.persistence.storageClass=hdd \      --set master.podDisruptionBudget.minAvailable=1 \      --set resources.requests.memory=4Gi \      --set cluster.env.MINIMUM_MASTER_NODES=1 \      --set cluster.env.RECOVER_AFTER_MASTER_NODES=1 \      --set cluster.env.EXPECTED_MASTER_NODES=1 \      --namespace kube-logging

   Нәтижесінде 1 мастер-нода, 1 деректерді сақтау нодасы және 1 клиент нодасынан тұратын Elasticsearch кластері орнатылады.

4. Барлық подтардың жұмысқа дайын екенін тексеріңіз:


   kubectl get po -n kube-logging


   NAME                                           READY   STATUS    RESTARTS   AGEelastic-elasticsearch-client-c74598797-9m7pm   1/1     Running  elastic-elasticsearch-data-0                   1/1     Running  elastic-elasticsearch-master-0                 1/1     Running

5. kube-logging ішіндегі сервистердің атауын анықтаңыз:


   kubectl get svc -n kube-logging


NAME                              TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)    AGEelastic-elasticsearch-client      ClusterIP   10.233.8.213   <none>        9200/TCP   11melastic-elasticsearch-discovery   ClusterIP   None           <none>        9300/TCP   11m

elastic-elasticsearch-client сервисі kibana және fluentd-мен байланыстыру үшін қолданылады. Kibana дашбордын да helm көмегімен орнатамыз, бірақ оның helm-чартының айнымалыларына elastic-elasticsearch-client сервисінің атауын жазамыз.

6. Өңдеу үшін kibana helm-чартының айнымалыларын жүктеп алыңыз:


helm fetch --untar stable/kibana

7. kibana директориясына өтіп, values.yaml файлын өңдеңіз:


cd kibana/ && vim values.yaml

8. elasticsearch hosts бөліміне elastic-elasticsearch-client сервисінің атауын жазыңыз:


files:   kibana.yml:     ## Default Kibana configuration from kibana-docker.     server.name: kibana     server.host: "0"     ## For kibana < 6.6, use elasticsearch.url instead     elasticsearch.hosts: http://elastic-elasticsearch-client:9200

9. Өзгертілген параметрлермен Kibana орнатыңыз:


helm install stable/kibana \     --name kibana \     --namespace kube-logging \     -f values.yaml

10. Подтың іске қосылғанына көз жеткізіп, дашбордқа қол жеткізу үшін Kibana подының 5601 портын жергілікті машинаңызға бағыттаңыз:


kubectl get pod -n kube-logging

Келесі командада kibana-pod_hash_id орнына алдыңғы команданың шығысынан алынған kibana подының толық атын жазыңыз:


kubectl port-forward --namespace kube-logging kibana-pod_hash_id 5601:5601

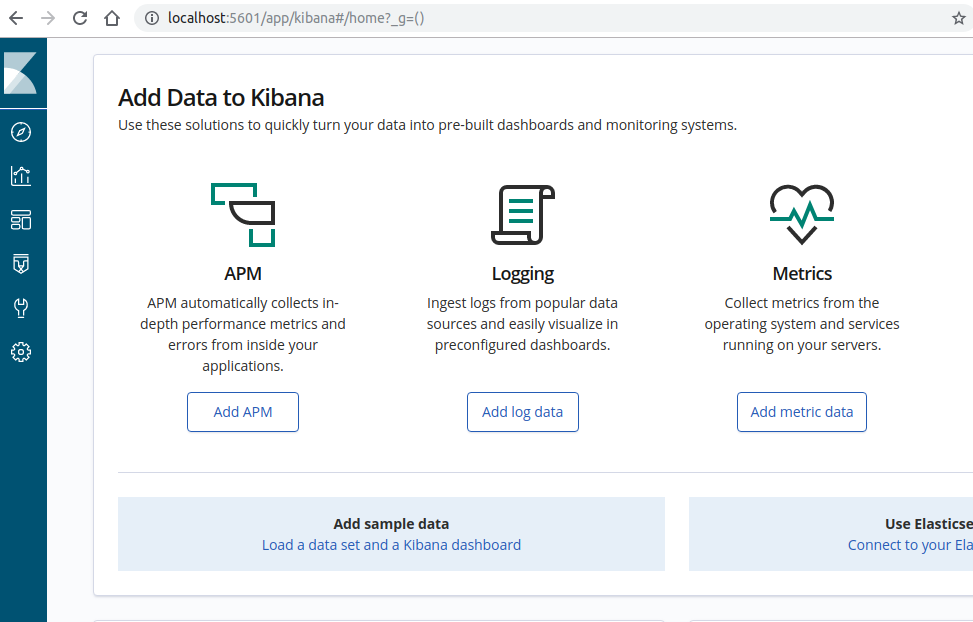

11. Браузердің мекенжай жолағында бағытталған Kibana дашбордына қосылу жолын көрсетіңіз:


localhost:5601

Kubernetes кластеріндегі Fluend тек подтар, сервистер және хосттар логтарын ғана емес, сонымен қатар kubernetes нысандарының label-дарымен байланыстырылатын метадеректерді де жинай алады.

fluentd конфигурациясында логтарды жинау көздері, пайдалы ақпаратты парсингтеу және сүзу тәсілдері, сондай-ақ осы ақпараттың тұтынушылары туралы мәліметтер бар (біздің жағдайда мұндай тұтынушы — elasticsearch).

fluentd конфигурациялық файлында <source> элементтері аясында логтарды жинау көздері көрсетіледі. Төменде берілген configmap ішінде fluentd қолданба контейнерлерінің логтарынан, kubernetes-тің өз контейнерлерінің логтарынан және kubernetes нодаларының жүйелік логтарынан ақпарат жинайтыны көрсетілген.

1. fluentd үшін төмендегі мазмұнмен configmap жасаңыз:


kind: ConfigMapapiVersion: v1data:  containers.input.conf: |-    <source>      @type tail      path /var/log/containers/*.log      pos_file /var/log/es-containers.log.pos      time_format %Y-%m-%dT%H:%M:%S.%NZ      tag kubernetes.*      read_from_head true      format multi_format      <pattern>        format json        time_key time        time_format %Y-%m-%dT%H:%M:%S.%NZ      </pattern>      <pattern>        format /^(?<time>.+) (?<stream>stdout|stderr) [^ ]* (?<log>.*)$/        time_format %Y-%m-%dT%H:%M:%S.%N%:z      </pattern>    </source>  system.input.conf: |-    <source>      @type tail      format /^time="(?<time>[^)]*)" level=(?<severity>[^ ]*) msg="(?<message>[^"]*)"( err="(?<error>[^"]*)")?( statusCode=($<status_code>\d+))?/      path /var/log/docker.log      pos_file /var/log/es-docker.log.pos      tag docker    </source>    <source>      @type tail      format none      path /var/log/etcd.log      pos_file /var/log/es-etcd.log.pos      tag etcd    </source>    <source>      @type tail      format multiline      multiline_flush_interval 5s      format_firstline /^\w\d{4}/      format1 /^(?<severity>\w)(?<time>\d{4} [^\s]*)\s+(?<pid>\d+)\s+(?<source>[^ \]]+)\] (?<message>.*)/      time_format %m%d %H:%M:%S.%N      path /var/log/kubelet.log      pos_file /var/log/es-kubelet.log.pos      tag kubelet    </source>    <source>      @type tail      format multiline      multiline_flush_interval 5s      format_firstline /^\w\d{4}/      format1 /^(?<severity>\w)(?<time>\d{4} [^\s]*)\s+(?<pid>\d+)\s+(?<source>[^ \]]+)\] (?<message>.*)/      time_format %m%d %H:%M:%S.%N      path /var/log/kube-proxy.log      pos_file /var/log/es-kube-proxy.log.pos      tag kube-proxy    </source>    <source>      @type tail      format multiline      multiline_flush_interval 5s      format_firstline /^\w\d{4}/      format1 /^(?<severity>\w)(?<time>\d{4} [^\s]*)\s+(?<pid>\d+)\s+(?<source>[^ \]]+)\] (?<message>.*)/      time_format %m%d %H:%M:%S.%N      path /var/log/kube-apiserver.log      pos_file /var/log/es-kube-apiserver.log.pos      tag kube-apiserver    </source>    <source>      @type tail      format multiline      multiline_flush_interval 5s      format_firstline /^\w\d{4}/      format1 /^(?<severity>\w)(?<time>\d{4} [^\s]*)\s+(?<pid>\d+)\s+(?<source>[^ \]]+)\] (?<message>.*)/      time_format %m%d %H:%M:%S.%N      path /var/log/kube-controller-manager.log      pos_file /var/log/es-kube-controller-manager.log.pos      tag kube-controller-manager    </source>    <source>      @type tail      format multiline      multiline_flush_interval 5s      format_firstline /^\w\d{4}/      format1 /^(?<severity>\w)(?<time>\d{4} [^\s]*)\s+(?<pid>\d+)\s+(?<source>[^ \]]+)\] (?<message>.*)/      time_format %m%d %H:%M:%S.%N      path /var/log/kube-scheduler.log      pos_file /var/log/es-kube-scheduler.log.pos      tag kube-scheduler    </source>    <source>      @type tail      format multiline      multiline_flush_interval 5s      format_firstline /^\w\d{4}/      format1 /^(?<severity>\w)(?<time>\d{4} [^\s]*)\s+(?<pid>\d+)\s+(?<source>[^ \]]+)\] (?<message>.*)/      time_format %m%d %H:%M:%S.%N      path /var/log/rescheduler.log      pos_file /var/log/es-rescheduler.log.pos      tag rescheduler    </source>    # Logs from systemd-journal for interesting services.    <source>      @type systemd      matches [{ "_SYSTEMD_UNIT": "docker.service" }]      pos_file /var/log/gcp-journald-docker.pos      read_from_head true      tag docker    </source>    <source>      @type systemd      matches [{ "_SYSTEMD_UNIT": "kubelet.service" }]      pos_file /var/log/gcp-journald-kubelet.pos      read_from_head true      tag kubelet    </source>    <source>      @type systemd      matches [{ "_SYSTEMD_UNIT": "node-problem-detector.service" }]      pos_file /var/log/gcp-journald-node-problem-detector.pos      read_from_head true      tag node-problem-detector    </source>  forward.input.conf: |-    # Takes the messages sent over TCP    <source>      @type forward    </source>    <match **>       @type elasticsearch       @log_level info       include_tag_key true       host elastic-elasticsearch-client       port 9200       logstash_format true       logstash_prefix fluentd       # Set the chunk limits       buffer_chunk_limit 2M       buffer_queue_limit 8       flush_interval 5s       # Never wait longer than 5 minutes between retries.       max_retry_wait 30       # Disable the limit on the number of retries (retry forever).       disable_retry_limit       # Use multiple threads for processing.       num_threads 2    </match>metadata:  name: fluentd-es-config-v0.1.1  namespace: kube-logging  labels:    addonmanager.kubernetes.io/mode: Reconcile

2. Kubernetes жүйесінде configmap қолданыңыз:


   kubectl apply -f fluentd-cm.yaml

fluentd бүкіл кластерден ақпарат жинайтындықтан, оған kubernetes ресурстарына қол жеткізу қажет болады. Осы қолжетімділікті қамтамасыз ету үшін fluentd үшін service account пен role жасаңыз. Содан кейін role-ды service account-қа тағайындаңыз.

3. fluentd үшін service account, role және rolebinding сипаттамасы бар sa-r-crb.yaml файлын жасаңыз:


   apiVersion: v1kind: ServiceAccountmetadata:   name: fluentd   namespace: kube-logging   labels:     app: fluentd---apiVersion: rbac.authorization.k8s.io/v1kind: ClusterRolemetadata:  name: fluentd  labels:    app: fluentdrules:- apiGroups:    - ""    resources:      - pods      - namespaces    verbs:      - get      - list      - watch---kind: ClusterRoleBindingapiVersion: rbac.authorization.k8s.io/v1metadata:  name: fluentdroleRef:  kind: ClusterRole  name: fluentd  apiGroup: rbac.authorization.k8s.iosubjects:  - kind: ServiceAccount    name: fluentd    namespace: kube-logging

4. Ресурстарды кластерге деплойлаңыз:


kubectl apply -f sa-r-crb.yaml


serviceaccount/fluentd createdclusterrole.rbac.authorization.k8s.io/fluentd createdclusterrolebinding.rbac.authorization.k8s.io/fluentd created

Gatekeeper үшін шектеуге (constraint) өзгерістер енгізіңіз. Бұл өзгерістер нодалардан логтарды оқуға мүмкіндік береді:

5. Кластерде fluent_patch.yaml файлын жасап, оны төмендегі мазмұнмен толтырыңыз:


   spec:   match:     kinds:     - apiGroups:       - ""      kinds:       - Pod  parameters:     allowedHostPaths:       - pathPrefix: /k8spsp        readOnly: true      - pathPrefix: /var/log        readOnly: true      - pathPrefix: /var/log/containers        readOnly: true

6. Өзгерістерді мына команданы орындап қолданыңыз:


   kubectl patch k8spsphostfilesystem.constraints.gatekeeper.sh k8spsphostfilesystem --patch-file fluent_patch.yaml --type merge

fluentd орнатыңыз. fluentd-ті кластердің барлық нодаларына орнату қажет болғандықтан, kubernetes ресурсы ретінде DaemonSet түрін таңдаңыз.

7. Келесі мазмұнмен fluentd-daemonset.yaml манифесін жасаңыз (kubernetes 1.22 нұсқасынан төмен нұсқаларға сай келеді):


apiVersion: apps/v1kind: DaemonSetmetadata:  name: fluentd  namespace: kube-logging  labels:    app: fluentdspec:  selector:    matchLabels:      app: fluentd  template:    metadata:      labels:        app: fluentd    spec:      serviceAccount: fluentd      serviceAccountName: fluentd      tolerations:      - key: node-role.kubernetes.io/master        effect: NoSchedule      containers:      - name: fluentd        image: fluent/fluentd-kubernetes-daemonset:v1.4.2-debian-elasticsearch-1.1        env:          - name:  FLUENT_ELASTICSEARCH_HOST            value: "elastic-elasticsearch-client"          - name:  FLUENT_ELASTICSEARCH_PORT            value: "9200"          - name: FLUENT_ELASTICSEARCH_SCHEME            value: "http"          - name: FLUENTD_SYSTEMD_CONF            value: disable          - name: FLUENT_ELASTICSEARCH_SED_DISABLE            value: disable        resources:          limits:            memory: 512Mi          requests:            cpu: 100m            memory: 200Mi        volumeMounts:        - name: varlog          mountPath: /var/log        - name: varlibdockercontainers          mountPath: /var/log/containers          readOnly: true        - name: config-volume          mountPath: /fluentd/etc/conf.d      terminationGracePeriodSeconds: 3      volumes:      - name: varlog        hostPath:          path: /var/log      - name: varlibdockercontainers        hostPath:          path: /var/log/containers      - name: config-volume        configMap:            name: fluentd-es-config-v0.1.1

8. Kubernetes жүйесінде манифесті қолданыңыз:


   kubectl apply -f fluentd-daemonset.yaml

Kibana UI интерфейсінде индексті баптаңыз:

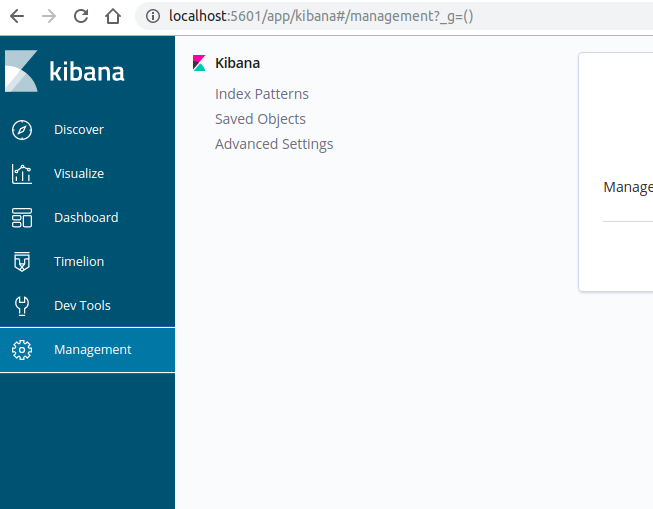

1. Kibana дашборды бар қойындыға өтіп, Management мәзірін таңдаңыз:

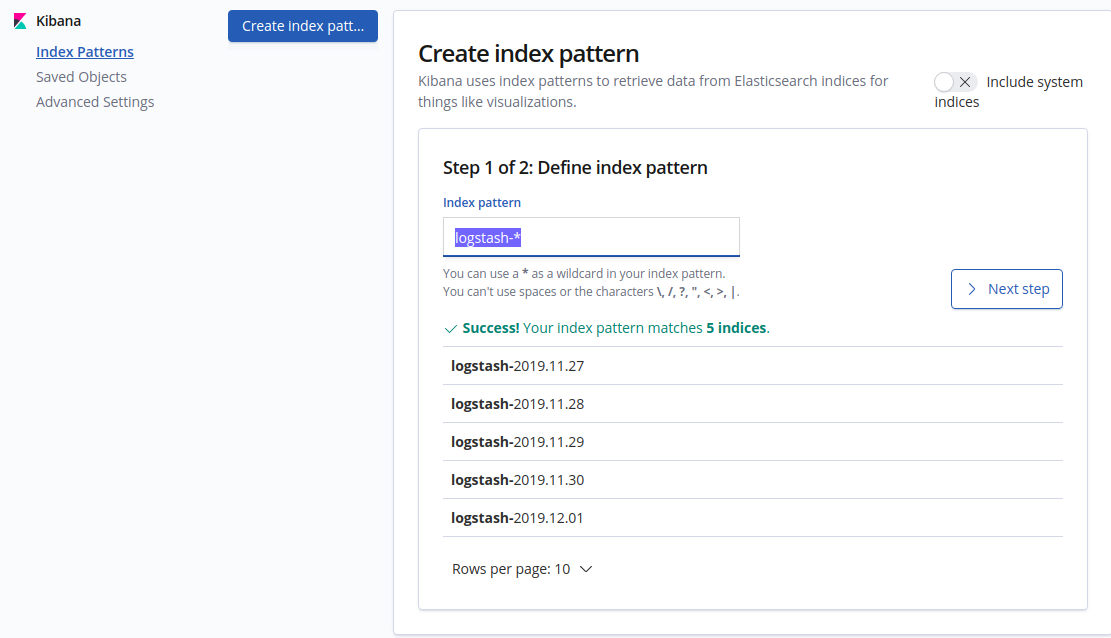

2. Index Patterns қойындысын таңдап, Create index pattern батырмасын басыңыз да, logstash-\* атауын енгізіңіз:

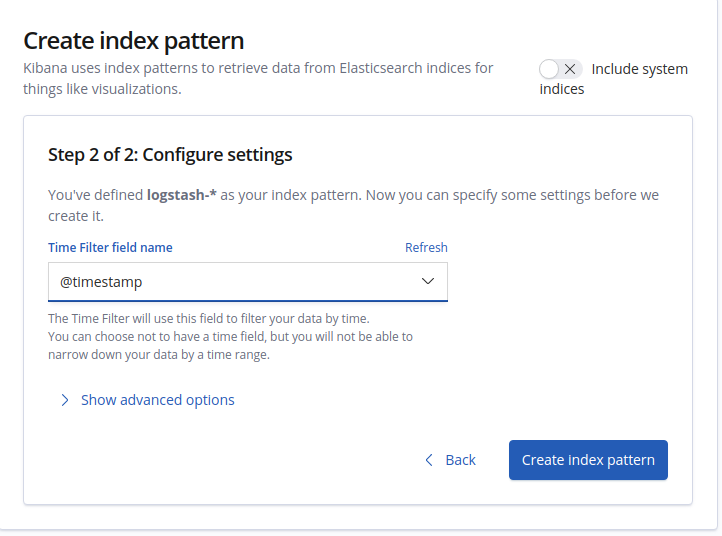

3. Next Step батырмасын басып, Create Index Pattern таңдаңыз:

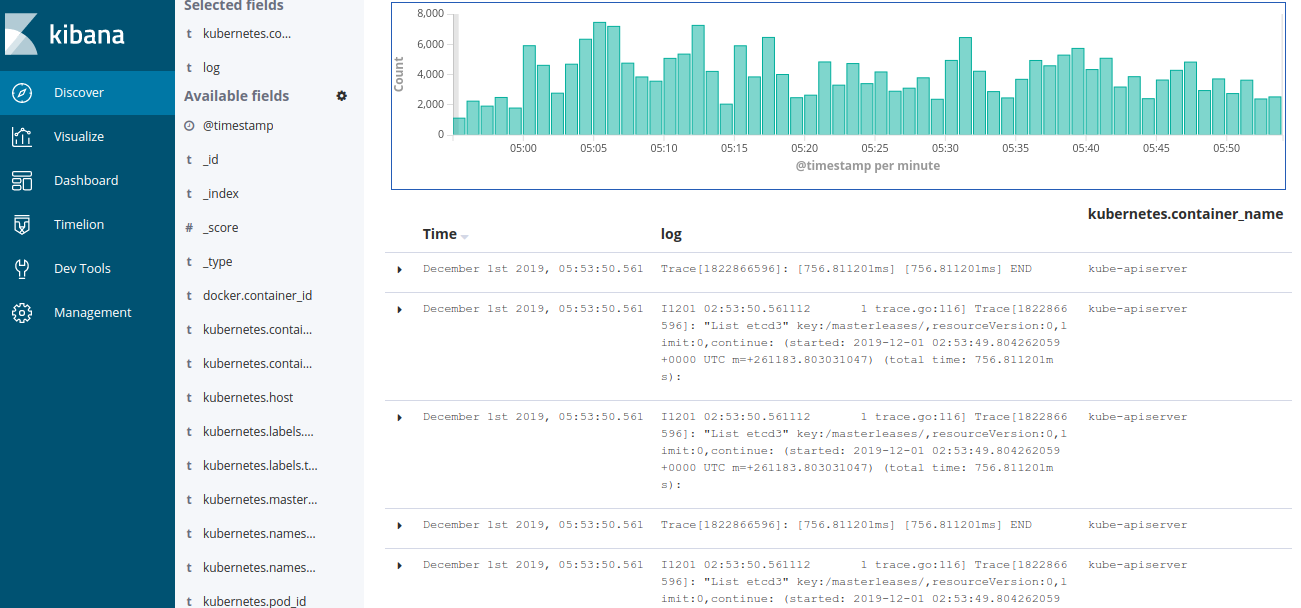

4. Discover қойындысына өтіңіз. Сіз Kubernetes кластерінен логтарды көресіз:
